5G基站的大规模部署正将射频前端推向性能极限。作为无线传输链路中最核心的物理层环节，射频模块的良率与一致性直接决定了整站覆盖效率与能耗表现。北京赫廉科技有限公司在服务多家通信设备制造商的过程中发现，当前行业对射频模块的考核已从单纯的“能通”转向“精准、高效、可重复”，这要求电子制造环节必须建立更细颗粒度的工艺管控体系。

关键工艺指标：从S参数到非线性特性

在半导体器件与射频模块的贴装与微组装阶段，**S参数（散射参数）**仍是首道门槛。以5G NR常用的3.5GHz频段为例，功放链路的输入回波损耗需控制在-15dB以下，而隔离度指标往往要求优于-25dB。但仅看小信号指标远远不够——射频模块在大功率下的**AM-AM失真**与**AM-PM失真**，才是影响EVM（误差矢量幅度）的元凶。我们在产线实测中发现，同一批次LDMOS器件，若焊料空洞率从3%升至8%，其P1dB压缩点会漂移约0.6dB，相邻信道泄漏比（ACLR）恶化近2dB。

另一项容易被忽视的指标是**相位噪声的批量一致性**。对于256QAM调制的5G信号，本振相位噪声在100kHz频偏处需低于-110dBc/Hz。这里要特别提醒：射频模块的屏蔽盖板焊接温度曲线若控制不当，会引入细微的机械应力，改变腔体谐振频率，导致相位噪声出现“散点式”超差。

质量管控的三个实操要点

第一，来料环节的“射频参数指纹”比对。不要只依赖供应商的datasheet，建议对每批半导体器件抽取5%样本，在标准测试夹具上实测其S参数与非线性模型系数，建立本企业的数据库。实测中遇到过某批次GaN HEMT的跨导批次内偏差达±12%，远远超出规格书标称的±5%。

第二，微组装环节的共晶焊接压力曲线。射频模块中大量使用裸芯片，共晶焊料的剪切力需大于25MPa，但压力过大又会导致GaAs衬底微裂纹。我们建议采用分段式加压：预热段保持0.5N，共晶段升至3N，保压时间控制在0.8-1.2秒。这个窗口很窄，务必用高精度贴片机配合在线X-ray抽检。

• 每批次首件必须做100%的X-ray空洞率扫描，空洞率＞5%即判退。
• 对于T/R组件，建议增加热阻测试，热阻超标往往意味着界面层存在隐性分层。

第三，老化筛选与最终测试的统计过程控制（SPC）。射频模块在72小时老化后的功率回落若超过0.8dB，说明内部匹配网络存在金属迁移风险。更推荐的做法是对输出功率、效率、ACLR三项关键参数做Cpk（过程能力指数）监控，目标值应＞1.33。当Cpk滑向1.0以下时，即便单颗产品测试合格，也应立即停机排查。

常见质量缺陷的根因定位

现场最常遇到的“幽灵故障”是偶发性的发射功率骤降。排查次序应为：先看供电调制是否有毛刺，再查偏置电路的电容焊接是否产生微短路，最后用红外热像仪扫描整个射频模块表面的热点分布。根据我们的经验，约有40%的此类问题源于PCB板材的DK值（介电常数）批次波动，导致微带线阻抗偏移超过±8%，这部分在标准电测中往往被掩盖。

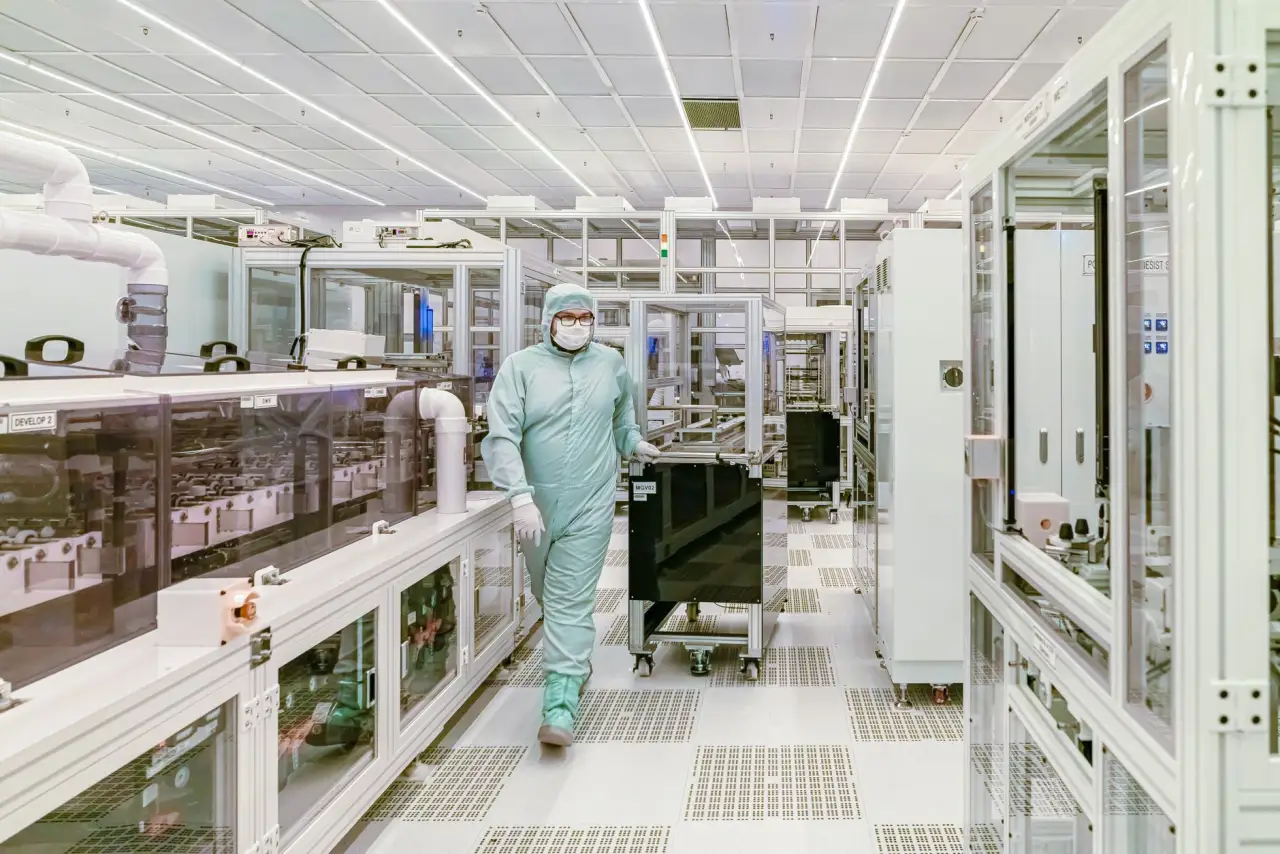

另一个高频问题是互调产物异常。当PIM（无源互调）指标在-115dBm以下时，重点检查腔体内部的非磁性材料镀层厚度；一旦PIM恶化到-105dBm以上，十有八九是连接器端面的金属碎屑或镀层划伤。这个环节没有捷径，只能靠规范的操作流程与洁净度管控（万级洁净间内操作，佩戴防静电指套）。

射频模块的工艺质量，本质上是对“电、热、力”三种物理场的协同控制。从半导体器件的来料特性，到电子制造环节的焊接与装配，再到通信设备整机的联调验证，每一道工序都在为无线传输的稳定性投票。北京赫廉科技有限公司始终建议客户将质量管控前移，用数据驱动替代经验判断。当每项关键指标都能追溯到具体的工艺参数窗口，5G基站的可靠性才能从“抽检合格”走向“批次可信”。
