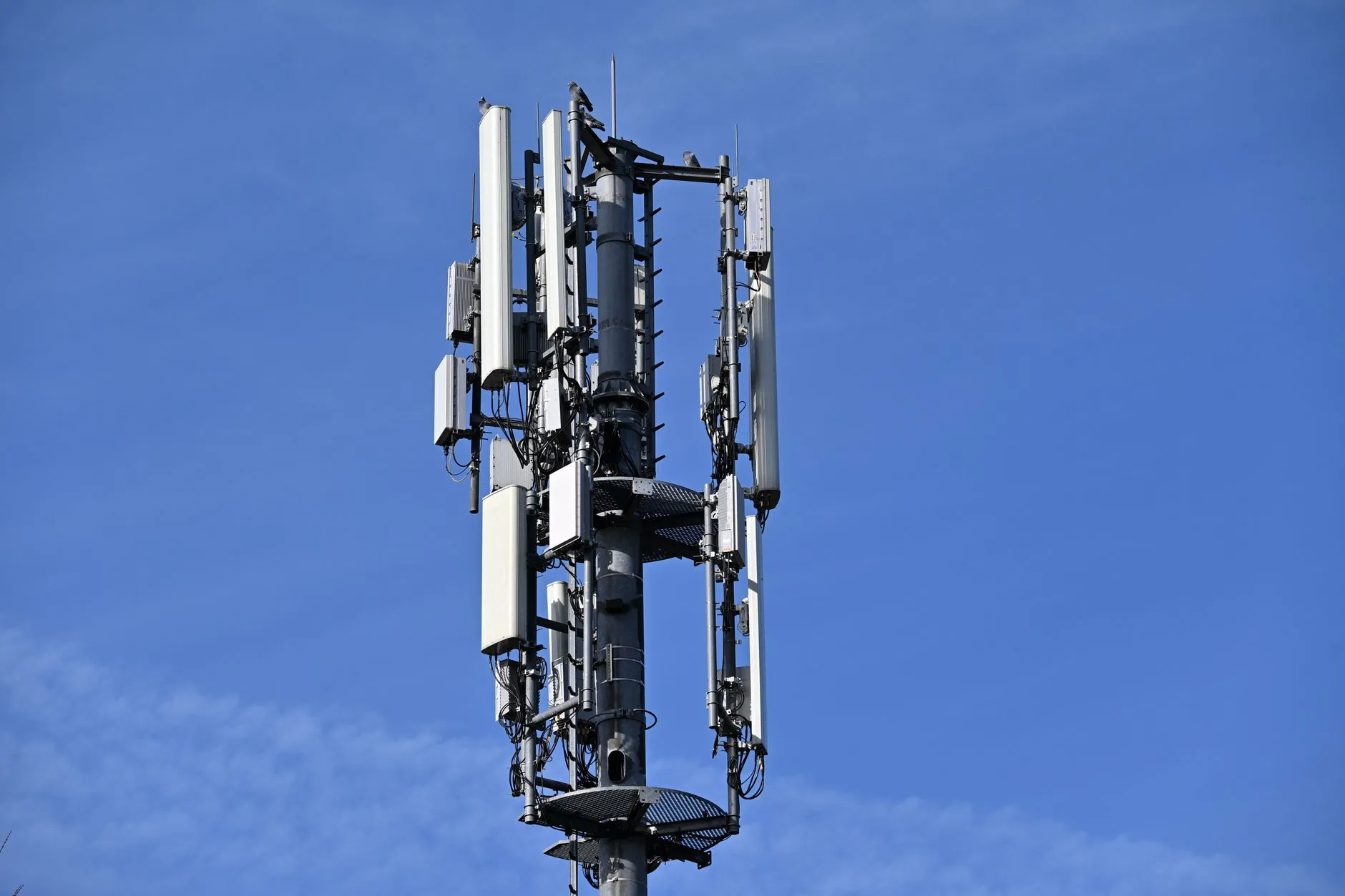

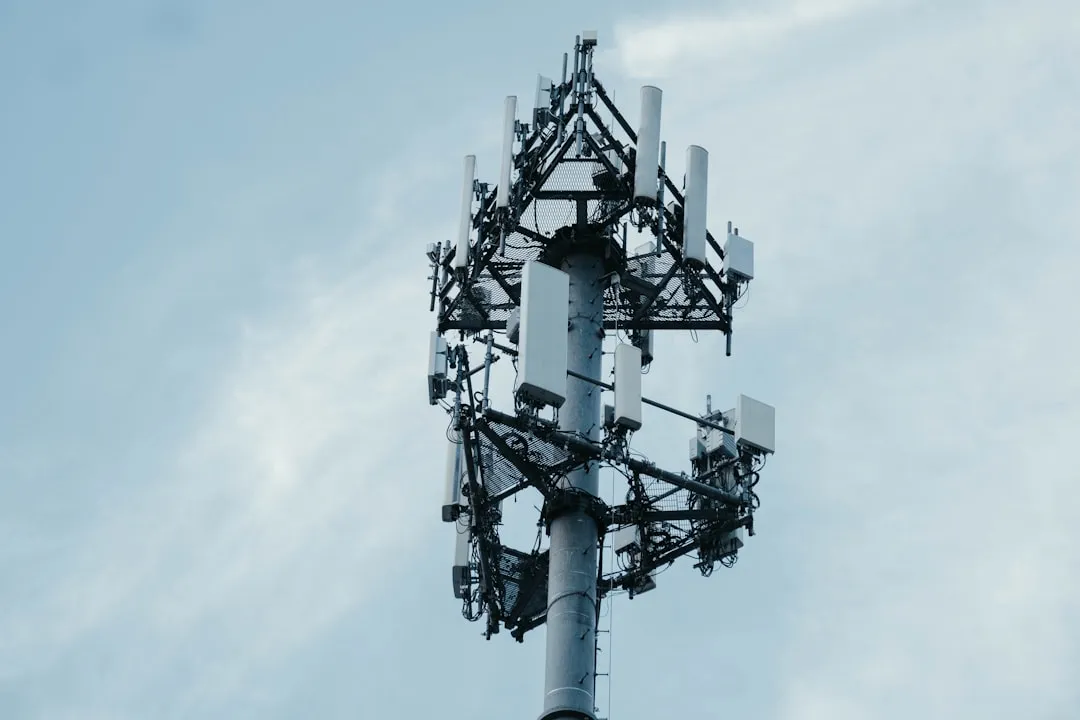

基站天线挂高从25米提升到40米，覆盖半径反而缩小了15%——这是很多无线传输工程师在5G部署中遇到的真实困惑。问题往往不在天线本身，而在于射频模块的选型与后端电子制造工艺的匹配度。5G时代，通信设备的集成度大幅提高，射频前端、基带处理和天线阵列之间的协同设计变得空前紧密，任何一个环节的工艺偏差都可能在毫米波频段被放大成致命的信号衰减。

射频模块选型：不只是频段匹配

很多团队在选型射频模块时，习惯性只关注频段、增益和噪声系数这三个参数。但在5G NR的Sub-6GHz和毫米波双场景下，射频模块的线性度、EVM（误差矢量幅度）和热稳定性才是决定系统级性能的隐性指标。以n78频段（3.3-3.8GHz）为例，一个EVM恶化2%的功率放大器，可能导致256QAM调制下的吞吐量下降近30%。

半导体器件层面的选择同样关键。GaAs、GaN和SiGe三种工艺各有适用场景：GaN适合高功率宏基站，SiGe在低成本小基站中优势明显，而GaAs则在滤波和开关电路中保持不可替代的地位。选型时如果忽略半导体器件的工艺特性与整机散热设计的耦合关系，后期整改成本往往是前期选型投入的5-10倍。

电子制造工艺的路线分野

射频模块的电子制造工艺，目前主流路线有三种：

• 传统SMT贴装+腔体屏蔽：成熟度高，适合大批量生产，但寄生参数较大，在毫米波频段损耗明显
• LTCC低温共烧陶瓷：集成度高，适合天线封装（AiP），但良率控制难度大，成本偏高
• SiP系统级封装：将射频前端、滤波器、开关集成在单一封装内，体积缩小60%以上，是5G小基站和终端设备的主流方向

三种工艺并非替代关系，而是根据产品定位形成互补。宏基站射频单元仍以SMT+腔体为主，而毫米波终端设备几乎全面转向SiP。值得关注的是，国内电子制造企业在LTCC和SiP领域的产线投入正在加速，但工艺窗口的收窄对贴装精度和材料一致性提出了更高要求。

从设计到量产：三个容易踩的坑

射频模块从设计验证到批量制造，以下问题出现频率最高：

1. 阻抗匹配的批次漂移：PCB板材介电常数批次差异导致回波损耗超标，建议在来料检验中增加介电常数抽检
2. 焊接空洞率超标：射频功率器件的接地焊盘空洞率超过15%即可能导致热失效，需优化回流焊曲线
3. 屏蔽腔体谐振：腔体尺寸设计不当会在特定频点产生谐振，前期仿真阶段就应纳入电磁兼容分析

这些问题的共同点是：它们不会在实验室单板测试中暴露，只在批量制造和环境应力筛选时才浮出水面。对于通信设备制造商而言，建立从半导体器件入库到整机老化测试的全链路数据追溯体系，比单纯提升某一环节的工艺能力更有价值。

无线传输技术正在向更高频段、更大带宽和更低时延演进，射频模块与电子制造工艺的协同创新将成为设备竞争力的分水岭。北京赫廉科技有限公司持续关注通信设备产业链的技术迭代，在射频模块选型与电子制造工艺匹配方面积累了工程实践经验，欢迎行业同仁交流探讨。
